Электропривод для распашных ворот Doorhan Swing 3000 — линейный привод российского производства для автоматизации двухстворчатых распашных ворот с максимальной нагрузкой до 800 кг на пару створок. Привод рассчитан на створки шириной до 3 метров и предназначен для частных объектов со среднеинтенсивным режимом эксплуатации. Комплект поставляется сразу с двумя приводами, блоком управления и всеми необходимыми монтажными кронштейнами — для полноценной автоматизации ворот не требуется докупать дополнительные компоненты. Рабочий температурный диапазон -40 / +40 °C обеспечивает надёжную работу во всех климатических зонах России.
Технические характеристики
| Тип привода | Линейный электромеханический |
| Максимальная нагрузка (ширина створки 2 м) | 800 кг |
| Максимальная нагрузка (ширина створки 2,5 м) | 600 кг |
| Максимальная нагрузка (ширина створки 3 м) | 400 кг |
| Тяговое усилие | 3000 Н |
| Рабочий ход штока | до 500 мм |
| Рабочая температура | -40 / +40 °C |
| Материал корпуса | Силуминовый сплав (двухсекционный) |
| Концевые выключатели | Встроенные микровыключатели |
| Механизм | Червячный (ходовой винт + бронзовая втулка) |
| Ручная разблокировка | Пластиковый трёхгранный ключ (в комплекте) |
| Блок управления | Герметичный пластиковый бокс (в комплекте) |
| Направление открывания | Вовнутрь (основное), наружу (на широких столбах) |
| Режим интенсивности | Среднеинтенсивный (частные объекты) |
| Страна производства | Россия |
Допустимые нагрузки по ширине створки
| Ширина створки, м | Макс. масса створки, кг |
|---|---|
| 2,00 | 800 |
| 2,50 | 600 |
| 3,00 | 400 |

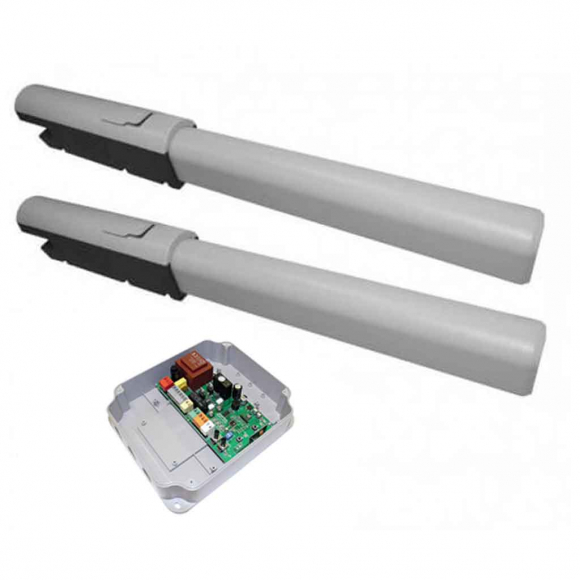

Состав комплекта
Электропривод — 2 шт.
Корпус из силуминового сплава, двухсекционный. Внутри — мотор-редуктор с червячным механизмом: ходовой стальной винт и износостойкая бронзовая ходовая втулка, исключающая люфт при длительной эксплуатации. Тяговое усилие — 3000 Н, рабочий ход до 500 мм.
Блок управления — 1 шт.
Герметичный пластиковый бокс защищает электронику от влаги и пыли. Двухсегментный дисплей для настроек. Поддерживает: задержку закрывания одной створки, автозакрытие, подключение замка, светофора и дополнительного освещения (через реле, докупается отдельно).
Встроенные микровыключатели
Концевые микровыключатели встроены в защитный кожух привода и надёжно изолированы от пыли и грязи. Благодаря им не нужно устанавливать механические упоры на открытие и закрытие — привод останавливается точно в заданных положениях.
Монтажные кронштейны и ключ разблокировки
Комплект включает кронштейны для крепления приводов к створке и несущим столбам, а также пластиковый трёхгранный ключ ручной разблокировки. При отключении электропитания ключ позволяет открыть ворота вручную: нажать на алюминиевую крышку и повернуть ключ.
Преимущества Doorhan Swing 3000
- Все необходимое в одной коробке — 2 привода, блок управления, кронштейны и ключ разблокировки; не нужно докупать базовые элементы для установки.
- Российское климатическое исполнение — рабочая температура -40 / +40 °C обеспечивает надёжный старт даже в сильные морозы без прогрева.
- Бронзовая ходовая втулка в паре со стальным винтом — пара металлов с разным коэффициентом трения снижает износ и сохраняет точность хода на весь срок службы.
- Встроенные микровыключатели вместо механических упоров — упрощают монтаж и исключают повреждение ворот при неточной регулировке упоров.
- Силуминовый двухсекционный корпус — лёгкий и прочный, не подвержен коррозии, выдерживает удары и температурные перепады.
- Ручная разблокировка одним ключом — при отключении света ворота открываются вручную за несколько секунд без инструментов.
- Герметичный блок управления — электроника защищена пластиковым боксом от дождя, пыли и конденсата при уличном монтаже.
- Поддержка открывания наружу — при широких несущих столбах возможна установка с открыванием наружу без замены привода.
- Логика задержки закрывания — вторая створка может закрываться позже первой, что необходимо при наличии нащельника.
- Готовность к расширению системы — блок управления поддерживает подключение замков, светофора, сигнальной лампы и датчиков фотоэлементов.
