Электропривод Doorhan ARM 320 PRO — рычажный привод российского производства для автоматизации двухстворчатых распашных ворот с массой створки до 400 кг и шириной до 2 м. Модель относится к серии, которую выбирают в тех случаях, когда установка линейного привода невозможна: расстояние от края столба до петли превышает 150 мм, или столбы слишком массивные для крепления линейного кронштейна. Диапазон рабочих температур составляет -20 / +55 °C; привод сертифицирован по европейским стандартам EN 12453 и EN 12445. В комплект включены два привода, блок управления, монтажные кронштейны и два пульта Transmitter 2-PRO.
Технические характеристики
| Тип привода | Рычажный электромеханический |
| Максимальный вес створки | 400 кг |
| Максимальная ширина створки | 2 м |
| Максимальный угол открытия | 120 градусов |
| Мощность двигателя | 300 Вт |
| Скорость открывания | 0,78 м/мин |
| Напряжение питания | 180–280 В (широкий диапазон) |
| Рабочая температура | -20 / +55 °C |
| Класс защиты корпуса | IP44 |
| Редуктор | Самоблокирующийся электромеханический |
| Рычаг | Стальной шарнирный, устойчивый к истиранию |
| Интенсивность использования | 30% (частные объекты) |
| Ручная разблокировка | Механический расцепитель с ключом |
| Направление открывания | Внутрь и наружу (в зависимости от монтажа) |
| Резервное питание | Возможно подключение аккумуляторов (опция) |
| Гарантия производителя | 3 года |
| Страна производства | Россия |
Рычажный или линейный привод: как выбрать
Выбор между рычажным и линейным приводом определяется не ценой и не мощностью, а конструкцией ворот и условиями монтажа. Ключевой критерий — расстояние от внутреннего края столба до петли. Используйте таблицу, чтобы быстро определить подходящий тип.
| Критерий | Рычажный (ARM 320 PRO) | Линейный (Swing 3000) |
|---|---|---|
| Расстояние столб — петля | Подходит при любом Монтируется на столбы любых размеров |
Ограничение Нужно не менее 150 мм от края столба до петли |
| Плавность хода створки | Выше Синусоидальный разгон/торможение по природе рычага |
Стандартная Равномерная линейная скорость по всей траектории |
| Открывание наружу | Без ограничений Один тип привода для обоих направлений |
Возможно Только при широких столбах |
| Монтаж без сварки | Да Специальная монтажная пластина, болтовое крепление |
Частично Кронштейны часто требуют приварки к столбу |
| Правая и левая створка | Один тип привода Монтируется симметрично без зеркального варианта |
Один тип Также универсальный |
| Зимний минимум температур | -20 °C Достаточно для большинства регионов России |
-40 °C Рекомендуется для Сибири и северных регионов |
| Максимальный вес створки | 400 кг / до 2 м ширины | До 800 кг / до 3 м ширины Зависит от ширины (см. таблицу нагрузок) |
| Широкие столбы / колонны | Оптимально Разработан именно для таких условий |
Не подходит Кронштейн не встанет на массивную опору |
| Резервное питание (АКБ) | Поддерживается Опциональное подключение аккумуляторов |
Зависит от версии В базовом Swing 3000 не предусмотрено |
| Самоблокировка без замка | Да Редуктор фиксирует ворота в закрытом положении |
Да Самоблокирующийся ходовой механизм |

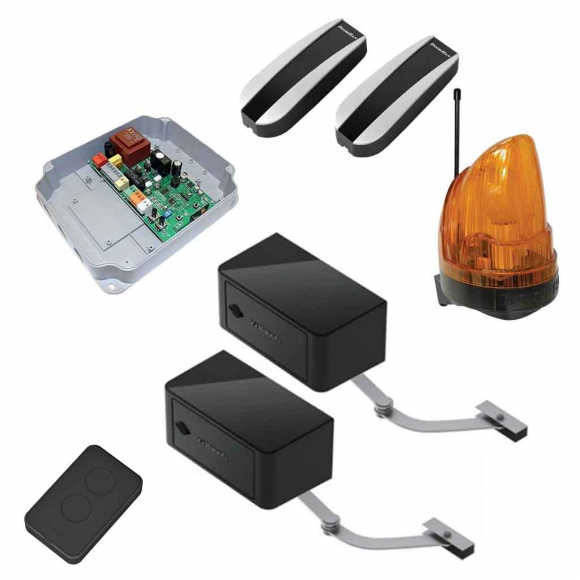

Состав комплекта
Рычажный электропривод — 2 шт.
Корпус из ударопрочного композитного материала с высокими электроизоляционными свойствами и защитой IP44. Внутри — самоблокирующийся редуктор с электромеханическим двигателем 300 Вт. Стальной шарнирный рычаг с защитой от защемления устойчив к истиранию при длительных циклических нагрузках.
Блок управления SW-MINI — 1 шт.
Герметичный блок управления с морозоустойчивым LED-дисплеем для контроля состояния системы и отображения числа записанных пультов. Поддерживает задержку закрытия одной створки, автозакрытие, подключение замков, сигнальной лампы и фотоэлементов. Встроенный радиоприёмник на 60 пультов.
Пульт Transmitter 2-PRO — 2 шт.
Двухкнопочный брелок российского производства на частоте 433,92 МГц. Дальность действия до 30 м. Позволяет управлять двумя устройствами независимо — например, воротами и калиткой. Питание от батареи 27A / 12В.
Монтажные кронштейны и расцепитель
Комплект кронштейнов для крепления к столбу и створке без сварочных работ — через болтовое соединение на монтажную пластину. Механический расцепитель с ключом позволяет разблокировать ворота и открыть их вручную при отсутствии электропитания.
Преимущества Doorhan ARM 320 PRO
- Единственное решение для широких столбов — монтируется на колонны и опоры любого размера, где линейный привод физически не помещается.
- Монтаж без сварки — болтовое крепление через монтажную пластину снижает трудозатраты и позволяет демонтировать привод без разрушения конструкции.
- Самоблокирующийся редуктор — надёжно фиксирует створки в крайних положениях, дополнительный замок не требуется для створок шириной до 1,2 м.
- Плавный разгон и торможение — синусоидальный характер движения рычага исключает резкие рывки, снижая нагрузку на петли и раму ворот.
- Один тип привода для правой и левой створки — не нужно заказывать зеркальные версии, привод устанавливается симметрично.
- Открывание внутрь и наружу без переустановки — направление задаётся при монтаже, не требует замены самого привода.
- Широкий диапазон питающего напряжения 180–280 В — работает стабильно в сетях с нестабильным напряжением на дачах и загородных объектах.
- Резервное питание от аккумуляторов — при подключении дополнительного АКБ ворота продолжат работу при отключении электричества.
- Защита рычага от защемления — конструктивно исключает зону, в которой рычаг типа «ножницы» мог бы зажать посторонний предмет или руку.
- Гарантия 3 года — официальная гарантия производителя, сертификация по EN 12453 и EN 12445.
