Привод Doorhan ARM 230 — рычажный электромеханический привод для автоматизации распашных ворот и калиток с шириной створки до 1,5 м и массой до 300 кг. Ключевая особенность модели — эргономичный корпус, который монтируется непосредственно на навесной столб без обустройства выемок; минимально допустимая ширина столба — 180 мм. Алюминиевый рычаг не подвержен коррозии и рассчитан на длительную эксплуатацию. Двигатель работает на 24 В с внутренним блоком управления SW-24. Комплект KIT поставляется сразу с фотоэлементами безопасности и сигнальной лампой.
Технические характеристики
| Тип привода | Рычажный электромеханический |
| Максимальный вес створки | 300 кг |
| Максимальная ширина створки | 1,5 м |
| Крутящий момент | 230 Н·м |
| Мощность двигателя | 250 Вт |
| Питание двигателя | 24 В (встроенный трансформатор) |
| Напряжение питания сети | 180–280 В, 50 Гц |
| Рабочая температура | -20 / +55 °C |
| Класс защиты корпуса | IP44 |
| Материал рычага | Алюминиевый, антикоррозийный |
| Редуктор | Самоблокирующийся |
| Минимальная ширина столба | 180 мм |
| Блок управления | Встроенный SW-24 |
| Упоры открытия/закрытия | Поддерживаются (механические, опционально) |
| Интенсивность использования | 30% (частные объекты) |
| Направление открывания | Внутрь и наружу (в зависимости от монтажа) |
| Габариты привода | 300 х 180 х 140 мм |
| Страна производства | Россия |
ARM 230 или ARM 320 PRO: что выбрать
Обе модели — рычажные приводы одного производителя, схожие по принципу работы. Разница в классе нагрузки, типе столба и дополнительных возможностях. Таблица поможет выбрать нужную модель без лишних вопросов.
| Критерий | ARM 230 этот товар | ARM 320 PRO |
|---|---|---|
| Макс. вес створки | 300 кг | 400 кг |
| Макс. ширина створки | 1,5 м | 2,0 м |
| Мин. ширина столба | от 180 мм — для узких столбов | от 340 мм — только широкие столбы |
| Для чего предназначен | Калитки и лёгкие ворота на стандартных столбах | Ворота средней нагрузки на массивных опорах и колоннах |
| Блок управления | Встроенный SW-24 в каждом приводе Нет отдельного бокса |
Отдельный блок управления SW-MINI Монтируется в удобном месте |
| Напряжение двигателя | 24 В — безопаснее при монтаже | 230 В — стандартное сетевое |
| Материал рычага | Алюминий — лёгкий, не ржавеет | Сталь — тяжелее, но выше нагрузочная стойкость |
| Мощность, Вт | 250 Вт | 300 Вт |
| Диапазон температур | -20 / +55 °C | -20 / +55 °C |
| Фотоэлементы в базовом KIT | Да — PHOTOCELL-N в комплекте | Нет — докупаются отдельно |
| Сигнальная лампа в базовом KIT | Да — LAMP в комплекте | Нет — докупается отдельно |
| Резервное питание (АКБ) | Не поддерживается | Поддерживается (опция) |
| Гарантия | 1 год | 3 года |
| Класс защиты | IP44 | IP44 |

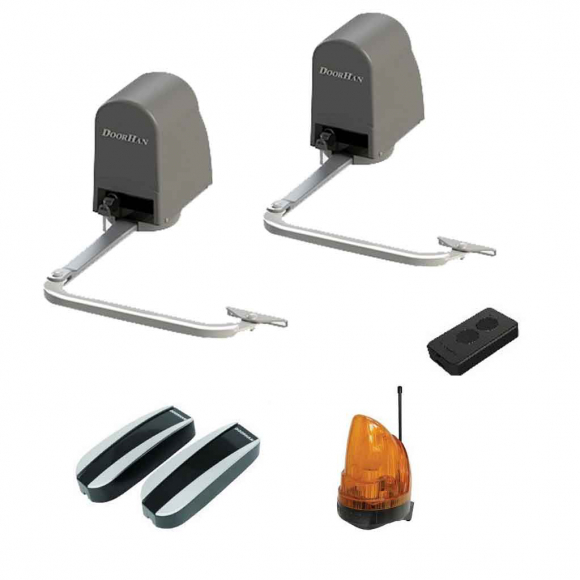

Состав комплекта KIT
Рычажный привод со встроенным блоком — 2 шт.
Самоблокирующийся мотор-редуктор 24 В (250 Вт) с встроенным блоком управления SW-24 в каждом корпусе. Алюминиевый шарнирный рычаг не подвержен коррозии. Эргономичный корпус крепится непосредственно на столб без выемок. Крутящий момент — 230 Н·м. Класс защиты IP44.
Пульт Transmitter 2-PRO — 1 шт.
Двухканальный брелок российского производства на частоте 433 МГц. Позволяет независимо управлять двумя устройствами — например, воротами и калиткой. Батарея CR2032. В KIT-комплекте поставляется один пульт; при необходимости докупаются дополнительные.
Фотоэлементы PHOTOCELL-N — 1 пара
Инфракрасные фотоэлементы безопасности для обнаружения препятствий в зоне движения створок. При срабатывании подают команду на остановку и реверс привода. Входят в базовый KIT — не нужно докупать отдельно, как у большинства конкурентов в этом классе.
Сигнальная лампа LAMP — 1 шт.
Проблесковый маяк для визуального оповещения о движении створок ворот. Устанавливается на видном месте над воротами. Входит в базовый KIT, соответствует требованиям стандартов безопасности EN 12453 по сигнализации при работе автоматики.
Преимущества Doorhan ARM 230
- Монтаж на столбы от 180 мм — единственная рычажная модель DoorHan, которая встаёт на по-настоящему узкие опоры без выборки металла или обустройства выемок.
- Встроенный блок управления в каждом приводе — не нужен отдельный бокс и место под него; система готова к работе сразу после подключения питания.
- Двигатель 24 В — пониженное рабочее напряжение снижает риск поражения электрическим током при монтаже и случайном контакте с проводкой.
- Алюминиевый рычаг без коррозии — в отличие от стального, алюминиевый рычаг не ржавеет при уличной эксплуатации и сохраняет внешний вид на весь срок службы.
- Фотоэлементы и лампа уже в комплекте — полная система безопасности без доплат и дополнительных заказов.
- Самоблокирующийся редуктор — механически удерживает ворота в закрытом положении без дополнительного замка для створок шириной до 1,2 м.
- Открывание наружу и внутрь без замены привода — один и тот же привод монтируется в обоих направлениях, подходит для правой и левой створки.
- Широкий диапазон питающего напряжения 180–280 В — стабильно работает при просадках сети на дачных участках и загородных объектах.
- Поддержка механических упоров — конструкция позволяет оснастить привод упорами на открытие и закрытие для дополнительной точности крайних положений.
